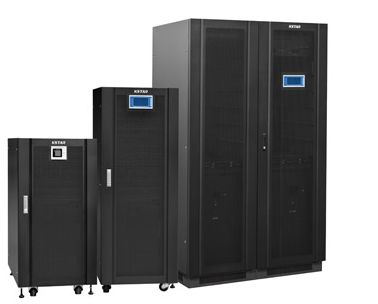

产品核心卖点
1.质量稳定，市场保有量超过30万台。
2.整机最高效率94.5%，高于同类产品两个百分点。
3.宽输入电压范围（208-478VAC），适应于电网波动大的场合。
4.输出功因0.9，比同行同类产品带载能力强。
5.并机可共用电池组，电池电压可选配（10~30K：16/18/20节，40~100K：32/34/36/38/40节）。
6.可根据电池容量的改变，自动调整充电电流，延长电池使用寿命。
7.并机通讯冗余，保障并机稳定运行。
8.产品拥有泰尔，节能，CE，TUV，UL，抗震等相关认证。
技术参数
| 型号 | YDC3310 S/H | YDC3315 S/H | YDC3320 S/H | YDC3330 S/H | YDC3340 H | YDC3380 H | ||
| 额定容量（机柜 KVA） | 10 | 15 | 20 | 30 | 40 | 80 | ||
| 输入参数 | ||||||||
| 主路输入规格 | ||||||||
| 额定输入电压（VAC） | 380/400/415 | |||||||
| 输入电压范围（VAC） | 208~478 | |||||||
| 接线制式 | 三相五线 | |||||||
| 输入频率范围（HZ） | 50/60±10%（50/60自适应） | |||||||
| 输入功率因素 | ≥0.99 | |||||||
| 输入电流谐波（THDI） | ≤3% (100%线性负载) | |||||||
| 旁路输入规格 | ||||||||
| 额定输入电压（VAC） | 380/400/415 | |||||||
| 输入电压范围（VAC） | 220上限：25%（可选+10%、+15%、+20%）230上限：20%（可选+10%、+15%） 240上限：15%（可选+10%）下限：-45%(可选-10%、-20%、-30%) | |||||||
| 接线制式 | 三相五线 | |||||||
| 旁路同步跟踪范围（HZ） | ±10% | |||||||
| 发电机接入 | 支持 | |||||||
| 输出参数 | ||||||||
| 电压（VAC） | 380/400/415 ±1% | |||||||
| 输出功率因数 | 0.9 | |||||||
| 输出频率 (HZ) | ||||||||
| 市电模式 | ±1%/±2%/±4%/±5%/±10%可设置 | |||||||
| 电池模式 | (50/60±0.1%) | |||||||
| 波形 | 正弦波 | |||||||
| 电流峰值比 | 3:1 | |||||||
| 输出电压谐波（THDV） | ≤2% (100%线性负载); ≤4% (100%非线性负载) | |||||||
| 切换时间（MS） | 0 | |||||||
| 整机效率（%） | 可达95 | |||||||
| 过载能力 | 110%负载，持续60MIN后转旁路；125%负载，持续10MIN后转旁路；150%负载，持续1MIN后转旁路； | |||||||
| 电池 | ||||||||
| 电池电压（VDC） |
S: 240(20节） H: 192~240（16~20节可选） |
S: 240(2组20节） H: 192~240（16~20节可选）
|
S: 240(3组20节） H: 192~240（16~20节可选）
|
384~480（32~40节可选） |
||||
| 环境 | ||||||||
| 工作温度（℃） | 0～40 | |||||||
| 存储温度（℃） | -25～55（不含电池） | |||||||
| 湿度范围 | 0～95%（不凝露） | |||||||
| 工作海拔高度 | < 1500M（超过1500M按GB/T 3859.2规定降额使用） | |||||||
| 噪音（DB）（1米的距离） | ＜55 | ＜58 | ＜63 | |||||
| 其他功能 | ||||||||
| 告警功能 | 过载、市电异常、UPS故障、电池欠压等多种告警功能 | |||||||
| 保护功能 | 短路、过载、过温、电池欠压、输出过欠压、风扇故障报警、防雷 | |||||||
| 通讯功能 | USB、RS485、RS232、干接点、并机接口、LBS接口、SNMP适配器（选配）、继电器卡（选配）、温度传感器（选配）、旁路反灌接口、电池开关脱扣接口 | |||||||
| 机械特性 | ||||||||
| 净重（KG） | 115/57 | 170/63 | 171/64 | 223/71 | 73 | 118 | ||
| 尺寸（W×D×H）MM | 250*828*868 | 360×828×868 | ||||||
| 执行标准 | YD/T 1095-2008 | |||||||
| 型号 | YDC3350 | YDC3360 | YDC33100 | YDC33120 | YDC33160 | YDC33200 | |||
| 额定容量（机柜 kVA） | 50 | 60 | 100 | 120 | 160 | 200 | |||
| 输入参数 | |||||||||
| 主路输入规格 | |||||||||
| 额定输入电压（Vac） | 380/400/415 | ||||||||
| 输入电压范围（Vac） | 138～485 | ||||||||
| 接线制式 | 三相五线 | ||||||||
| 输入频率范围（Hz） | 40~70 | ||||||||
| 输入功率因素 | ≥0.99 | ||||||||
| 输入电流谐波（THDi） | ≤3% (100%线性负载) | ||||||||
| 旁路输入规格 | |||||||||
| 额定输入电压（Vac） | 380/400/415 | ||||||||
| 输入电压范围（Vac） | 220上限：25%（可选+10%、+15%、+20%）230上限：20%（可选+10%、+15%） 240上限：15%（可选+10%）下限：-45%(可选-10%、-20%、-30%) | ||||||||
| 接线制式 | 三相五线 | ||||||||
| 旁路同步跟踪范围（Hz） | ±10% | ||||||||
| 发电机接入 | 支持 | ||||||||
| 输出参数 | |||||||||
| 电压（Vac） | 380/400/415 ±1% | ||||||||
| 输出功率因数 | 0.9 （1） | ||||||||
| 输出频率 (Hz) | |||||||||
| 市电模式 | ±1%/±2%/±4%/±5%/±10%可设置 | ||||||||
| 电池模式 | (50/60±0.1%) | ||||||||
| 波形 | 正弦波 | ||||||||
| 电流峰值比 | 3:1 | ||||||||
| 输出电压谐波（THDV） | ≤2% (100%线性负载); ≤4% (100%非线性负载) | ||||||||
| 切换时间（ms） | 0 | ||||||||
| 整机效率（%） | 可达96 | ||||||||
| 过载能力 | 110%负载，持续60min后转旁路；125%负载，持续10min后转旁路；150%负载，持续1min后转旁路； | ||||||||
| 电池 | |||||||||
| 电池电压（Vdc） |
360~600（30～ 50节可选，默认32节） |
||||||||
| 环境 | |||||||||
| 工作温度（℃） | 0～40 | ||||||||
| 存储温度（℃） | -25～55（不含电池） | ||||||||
| 湿度范围 | 0～95%（不凝露） | ||||||||
| 工作海拔高度 | < 1500m（超过1500m按GB/T 3859.2规定降额使用） | ||||||||
| 噪音（dB）（1米的距离） | ＜60 | ＜63 | ＜65 | ||||||
| 其他功能 | |||||||||
| 告警功能 | 过载、市电异常、UPS故障、电池欠压等多种告警功能 | ||||||||
| 保护功能 | 短路、过载、过温、电池欠压、输出过欠压、风扇故障报警、防雷 | ||||||||
| 通讯功能 | USB、RS485、RS232、干接点、并机接口、LBS接口、SNMP适配器（选配）、继电器卡（选配）、温度传感器（选配）、旁路反灌接口、电池开关脱扣接口 | ||||||||
| 机械特性 | |||||||||
| 净重（kg） | 70 | 80 | 150 | 160 | 200 | 230 | |||
| 尺寸（W×D×H）mm | 250×828×868 | 442×850×1100 | 442×850×1200 | ||||||
| 执行标准 | YD/T 1095-2008 | ||||||||
